cad阵列如何用？在CAd图纸设计软件中一般常用的阵列有矩形阵列、环形阵列，环形阵列，可以减少许多作图时间！也便是说：可一把您画的任何图形，以某点为中心复制n个。选择矩形阵列，填写您要阵列的行数和列数，再输入行距便是 行偏移  ，然后便是列与列之间的距离-列偏移。下面winwin10主编给大家全面的共享下相关cad阵列的全面操作办法。

功能打开办法：

命令行：Array（AR）

菜 单：[修改]→[阵列（A）]

工具栏：[修改]→[阵列]

cad阵列使用办法：

1、打开任意一副图；

2、命令行输入ARRAY命令，按【Enter】键确认，弹出“阵列”对话框，选中“环形阵列”单选按钮；

3、单击“选择对象”按钮，在绘图区选择合适的图形对象；

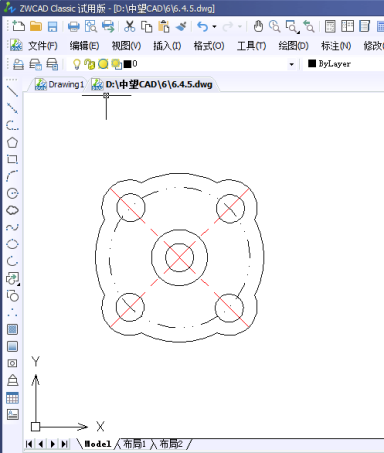

4、按【Enter】键确认,返回“阵列”对话框，单击“拾取中心点”按钮，移动鼠标至圆心处，效果如下图所示：


环形阵列时，阵列角度值若输入正值，则以逆时针方向旋转，若为负值，则以顺时针方向旋转。阵列角度值不允许为 0 ，选项间角度值可以为 0 ，但当选项间角度值为 0 时，将看不到阵列的任何效果。

矩形阵列(R): 复制选定的对象后，为其指定行数和列数创建阵列。

上述就是winwin10主编给大家共享的相关cad阵列功能的全面使用办法！
